Orgelbau für Kath. Kirche Stegaurach
Bau der Windladen
home

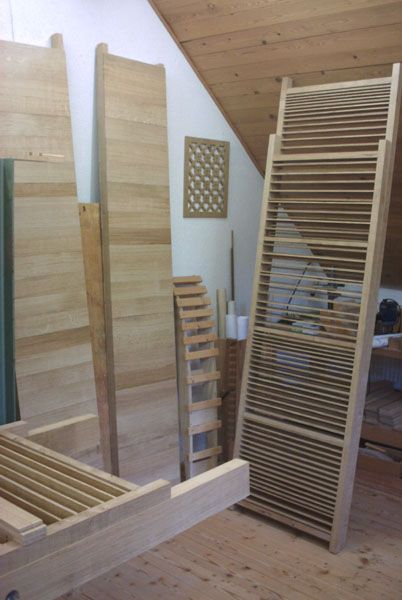

Kanzellenrahmen
Die Kanzellenrahmen sind verleimt.
Für jeden Ton ist eine Windkammer vorhanden.

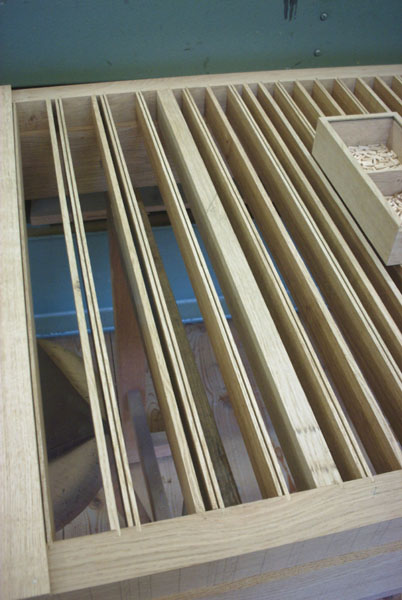

einzelne Tonkanzellen
Die Tonkanzellen werden später durch die
aufgeleimten Fundamentbretter geschlossen.

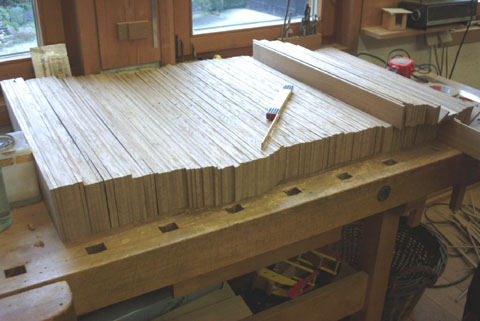

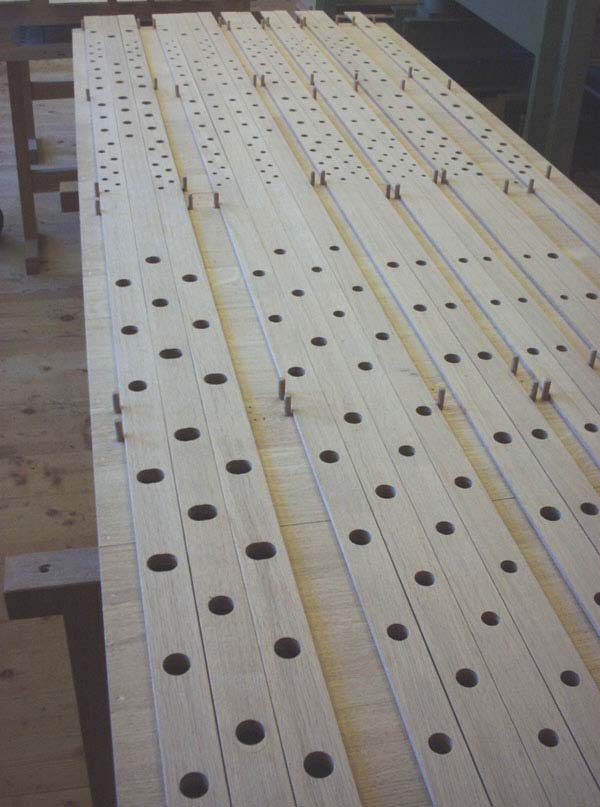

Fundamentbretter für die Windladen
Diese Fundamentbretter werden auf der Unterseite der Lade mit Ventilschlitzen versehen,
die Oberseite bekommt die Bohrungen für die Schleifenlöcher.

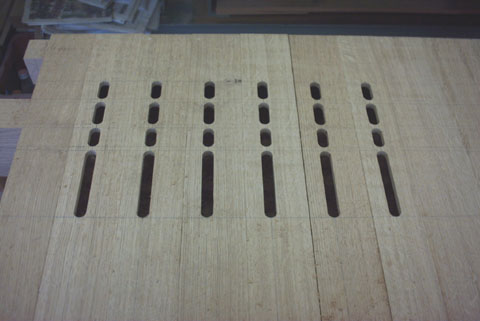

gefräste Ventilschlitze im Hauptwerk
Die Ventilschlitze des Hauptwerks mit den abgetrennten Löchern für die Transmissionen.

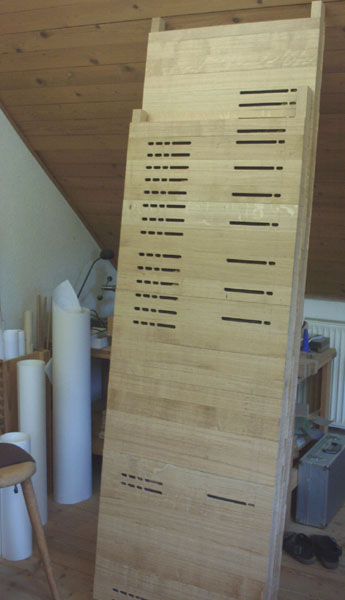

Ventilschlitze
Ventilschlitze in den Windladen.

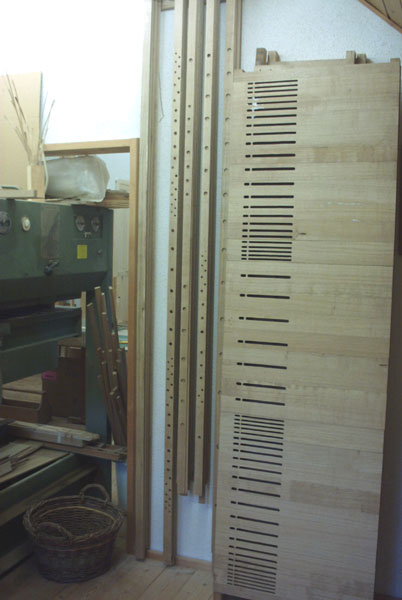

Windlade mit Schleifen
Fertig verleimte Windlade, links daneben die Schleifen.

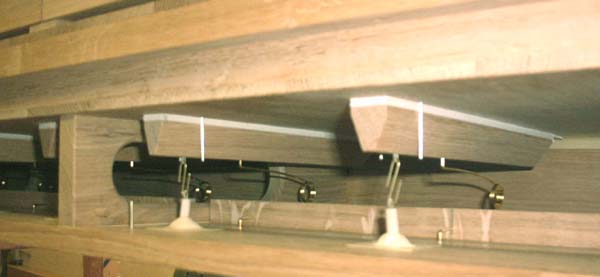

Einblick in Pedal-Windlade
Einblick in die Windlade des Pedals mit Ventilen und Lederpulpeten.

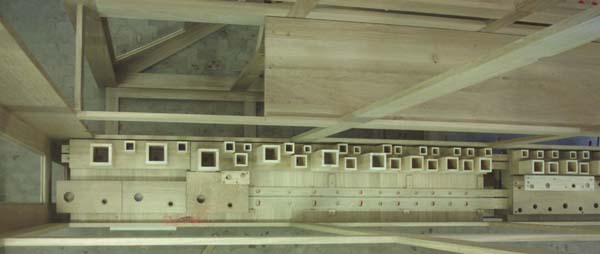

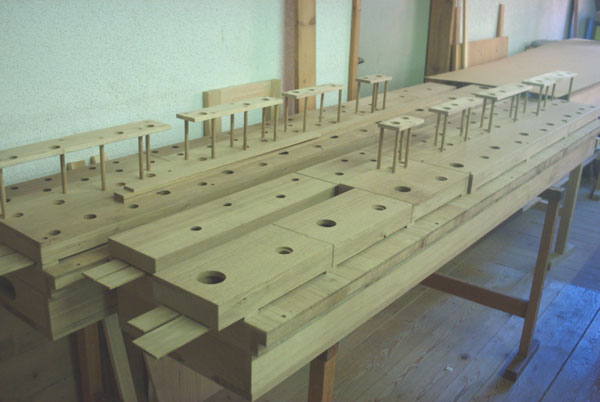

Die Pedalwindladen im Rohbau
Die Pedalwindladen im Rohbau mit aufgesetzten Pfeifen-Stöcken und Rastern.

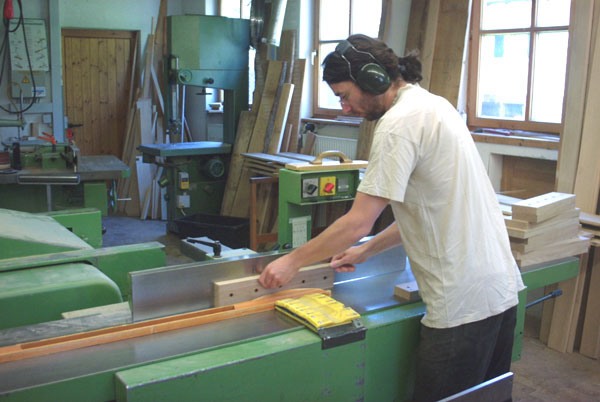

Pfeifenstöcke werden gehobelt
Pfeifenstöcke für die Hauptwerkswindladen werden gehobelt.
Hauptwerkslade mit Schleifen
Eine der zwei Hauptwerkswindladen mit Schleifen in Arbeit.

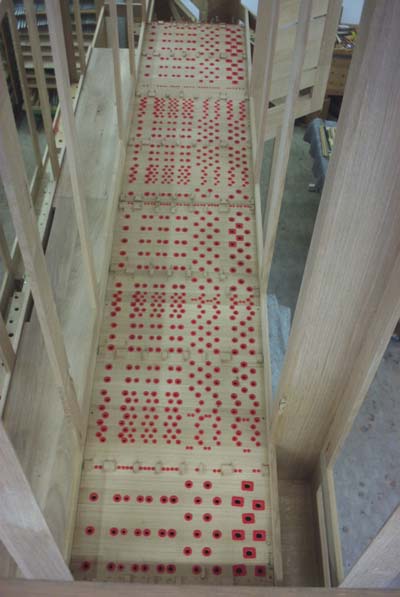

Hauptwerkslade mit Dichtungsringen
Sicht auf die Hauptwerkswindlade von oben im Gehäuse liegend.
Pedallade mit Zungenstiefeln
Die Pedalwindlade mit Zungenstiefeln von oben gesehen.

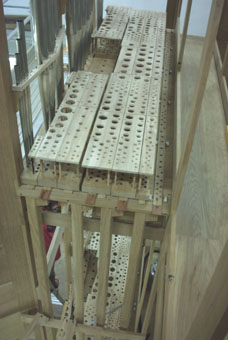

Oberwerkslade mit Prospektpfeifen
Die eingebaute Oberwerkslade mit Pfeifenstöcken.
Links oben im Bild die ersten Prospektpfeifen.
